Материалы для микросварки

Для соединения контактных площадок кристалла с контактами корпуса, платы или выводной рамки используют проволоку или ленту. Монтаж осуществляется с помощью микросварки. В качестве материалов применяют алюминиевую, медную, золотую проволоку.
Еще фильтры
{{ activeItem?activeItem.NAME:'Фильтр' }}
{{item.NAME}}{{item.SELECTED_ITEMS.length>2?'Выбрано: '+ item.SELECTED_ITEMS.length:''}}{{index!=0?', '+el.VALUE:el.VALUE}}

Обзор

Процесс присоединения выводов кристалла к основанию корпуса осуществляется с помощью проволоки, ленты или жёстких выводов в виде шариков или балок. Проволочный монтаж осуществляется термокомпрессионной, термозвуковой или ультразвуковой сваркой с помощью золотой, алюминиевой или медной проволоки/лент.

Рекомендации по выбору

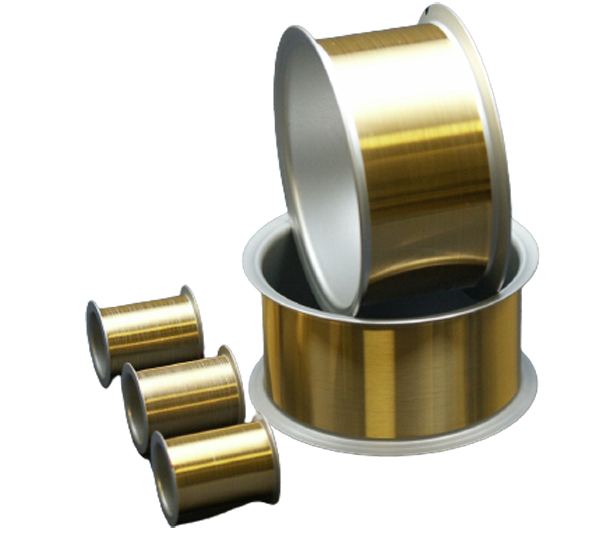

Работа с катушкой проволоки для микросварки


Надёжность проволочного/ленточного соединения в сильной степени зависит от правильного выбора проволоки/ленты. Основными факторами определяющими условия применения того или иного типа проволоки являются:


Тип корпуса.


В герметичных корпусах используется только алюминиевая или медная проволока, поскольку проволоки из золота (и его сплавов) и алюминия образуют хрупкие интерметаллические соединения при высоких температурах герметизации. Однако для негерметичных корпусов используется только золотая проволока/лента, поскольку данный тип корпуса не обеспечивает полную изоляцию от влаги, что приводит к коррозии алюминиевой и медной проволоки.


Размеры проволоки/лент (диаметр, ширина, толщина).

Более тонкие проводники требуются для схем с малыми контактными площадками. С другой стороны, чем выше ток, протекающий через соединение, тем большее сечение проводников необходимо обеспечить.


Прочность на разрыв.

Проволока/ленты подвергаются внешнему механическому воздействию
в течение последующих этапов и в процессе эксплуатации, поэтому чем выше прочность на разрыв,
тем лучше.


Относительное удлинение.

Важная характеристика при выборе проволоки. Слишком высокие

значения относительного удлинения усложняют контроль формирования петли при создании проволочного соединения.

Чтобы купить материалы для микросварки в Москве с доставкой по России и регионам в нашем интернет-магазине, позвоните по номеру или воспользуйтесь формой обратной связи. Наши специалисты подскажут актуальную цену, как заказать любой товар и подробно ответят на все вопросы.
